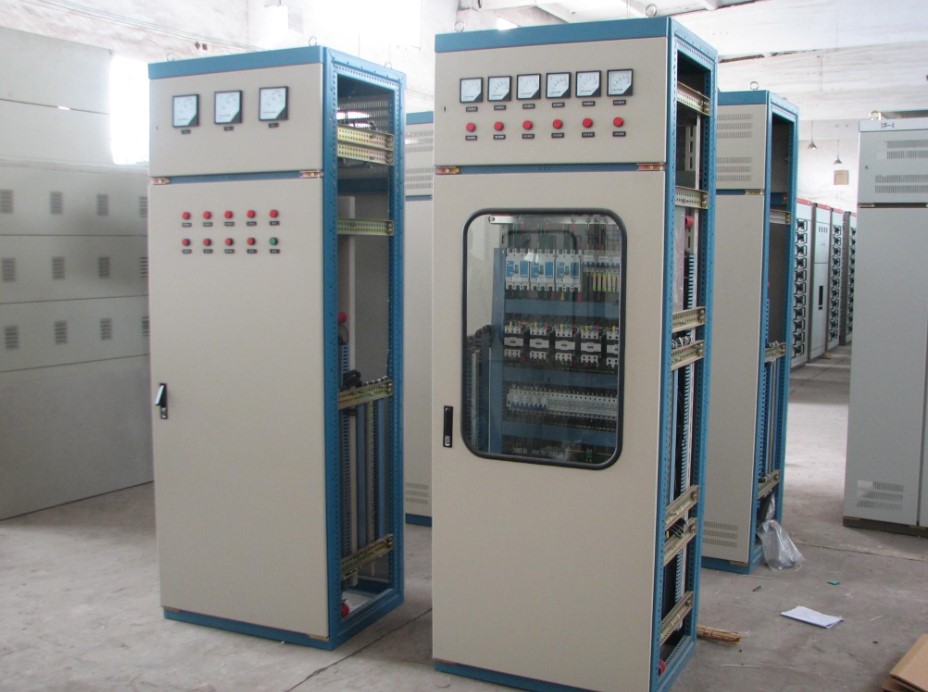

獨立的電氣控制柜（
變頻控制柜）或箱是安裝和使用電氣控制裝置的必要條件。設備的設計應考慮以下幾個方面:
1.電氣箱、柜的外形尺寸和結構型式應根據操作要求和控制盤、柜、柜內各種電氣元件的尺寸確定。
2.根據方便現場安裝、操作和維護的要求，設計電控柜門的開啟方式和類型。
最后，根據上面的要求，先畫出盒子的外形圖，估算出零件的尺寸，然后按照比例畫出外形圖，再從對稱、美觀、方便等方面考慮各個尺寸的調整。確定控制外觀后，根據上述要求設計控制柜各部分結構，并繪制控制柜裝配圖。并指出加工要求，然后根據需要鎖好電控柜的門。當然，考慮到電控柜的外形和結構不同，電控柜的設計需要注意吸收各種優點。對于非標準的電氣安裝工具，根據機械零件的設置和修改，制作零件圖，明確記錄適當尺寸的公差。
然后根據各種工程圖紙，徹底修改控制箱所需的各種零配件和原材料。根據采購產品的種類、修訂產品清單、標準材料清單、關鍵原材料消耗分配表、輔助材料分配表，投標人和企業生產管理單位可以提前準備原材料，提前做好生產制造準備，方便成本調整。
